當工件被加工面以中心要素（軸線、中心平面等）為工序基準時，為使基準重合以減少定位誤差，需采用定心夾緊機構。

東莞數控加工廠 定心夾緊機構具有定心和夾緊兩種功能，如臥式車床的三爪自定心卡盤即為最常用的典型實例。

定心夾緊機構按其定心作用原理有兩種類型，一種是依靠傳動機構使定心夾緊元件等速移動，從而實現定心夾緊，如螺旋式、杠桿式、楔式機構等；另一種是利用薄壁彈性元件受力后產生均勻的彈性變形（收縮或擴張） ，來實現定心夾緊如彈簧筒夾、膜片卡盤、波紋套、液性塑料等。

1．螺旋式定心夾緊機構

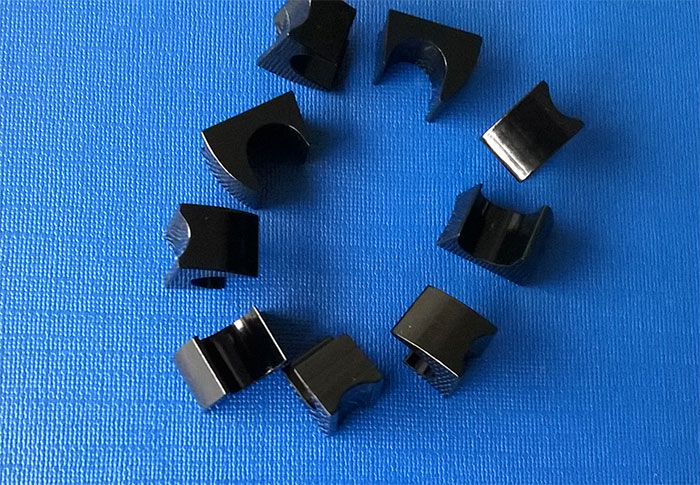

螺桿兩端的螺紋旋向相反，螺距相同。當其旋轉時，東莞數控加工廠使兩個 V 形鉗口作對向等速移動，從而實現對工件的定心夾緊或松開。V 形鉗口可按工件不同形狀進行更換。

這種定心夾緊機構的特點是：結構簡單、工作行程大、通用性好，但定心精度不高，主要適用于粗加工或半精加工中需要行程大而定心精度要求不高的場合。

2．杠桿式定心夾緊機構

杠桿式三爪自定心卡盤中，滑套作軸向移動時，圓周均布的三個鉤形杠桿便繞軸轉動， 撥動三個滑塊沿徑向移動，從而帶動其上卡爪將工件定心并夾緊或松開。

東莞數控加工廠的這種定心夾緊機構具有剛性大、動作快、增力倍數大、工作行程也比較大等特點，但其定心精度較低。一般為 0.1mm 左右，它主要用于工件的粗加工。由于杠桿機構不能自鎖，所以這種機構自鎖要靠氣壓或其它機構。

3．楔式定心夾緊機構 機動的楔式夾爪自動定心機構中，當工件以內孔及左端面在夾具上定位后，汽缸通過拉桿使六個夾爪左移， 由于本體上斜面的作用，夾爪左移的同時向外脹開，將工件定心夾緊；反之，夾爪右移時，在彈簧卡圈的作用下使夾爪收攏，將工件松開。

這種定心夾緊機構的結構緊湊，定心精度一般可達 0.02mm0.07mm，比較適用于工件內孔作定位基面的半精加工工序。
